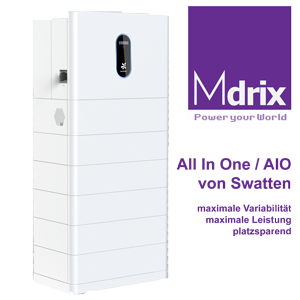

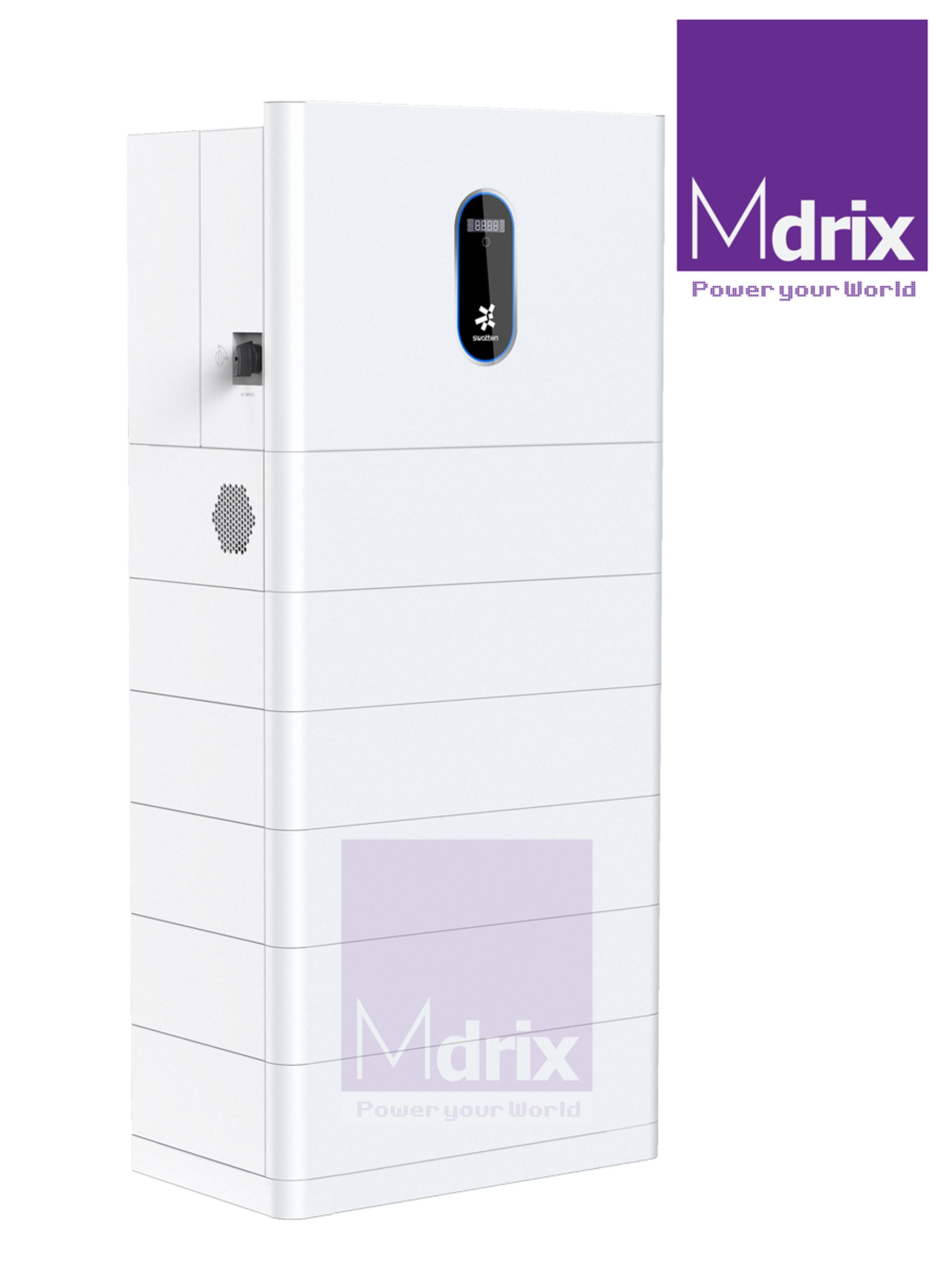

All in one dreiphasiger HV hybrid Wechselrichter 10 kW PRO Swatten

Swatten - Swatten HV All in one

Preisinfo:

* tatsächliche Preise im Zuge der Auftragsberechnung.
Diese Auskunft dient als Vorabinfo.
Alle Preise ohne Mwst., Zuschläge und Transportkosten.

SWATAIOSIH10KWTHPRO

All in one dreiphasiger HV hybrid Wechselrichter 10 kW PRO Swatten

PRO bedeutet mehr MPPT: 3 MPPT und 4 Strings

Dieser Wechselrichter kann mit 3 bis zu 8 Stück Akkublöcken zu je 3.20 kWh ausgestattet werden.
Bitte beachten Sie dies bei der Auswahl der Akkublöcke!
Die BMU und der Sockel für das All In One System werden automatisch mit dem Wechselrichter geliefert.

Einige Vorzüge
> 3 MPPT und 4 Strings
> 180V extra niedrige Startspannung
> maximale Effizienz 98%
> maximaler Lade- & Entladestrom der Systemakkus: 30 A
> dreiphasiger, asymmetrischer Ausgang bei 100% unsymmetrischer Last
> Back-up für das ganze Haus
> Back-up-Umschaltzeit unter 10 Millisekunden
> Fernwartung und Remote-Updates
> Druckguss-Design, lüfterlose Kühlung & geräuscharm
> mögliche Betriebsarten: Eigenstromerzeugung, Nulleinspeisung, VPP, batteriefrei, batterie- und netzunabhängig

Hier geht es direkt zum umfangreichen Swatten x Mdrix - Katalog!

maximal empfohlene PV-Eingangsleistung [Wp]	20.000
maximale PV-Eingangsspannung [V]	1.000
PV-Nenneingangsspannung [V]	650
Start Spannung [V]	150
MPPT-Spannungsbereich [V]	150 bis zu 950
Anzahl MPPT / Strings pro MPPT	3 (2/1/1)
maximaler PV-Eingangsstrom [A]	64 (32/16/16)
maximaler DC-Kurzschlussstrom [A]	80 (40/20/20)

Akkumulator Typ	Lithium-Ionen-Batterie / LFP
maximaler Ladestrom [A]	30
maximaler Entladestrom [A]	30
Nennspannungsbereich des Akkumulators [V]	192 bis zu 512 (64 je Modul)
Nennkapazitätsbereich [kWh] abhängig von den angeschlossenen Akkumodulen	9.6 bis zu 25.6 (3.2 kWh / 50 Ah je Modul)
Anzahl anschließbarer Akkumodule [Stk.]	3 bis zu 8
maximale Ladeleistung [W]	7.500
maximale Entladeleistung [W]	6.000

Nennausgangsleistung (On-Grid-Modus) [W / VA]	10.000
Spitzenausgangsleistung (On-Grid-Modus) [VA]	16.800 für 10 Sekunden
maximale Ausgangsleistung (On-Grid-Modus) [VA]	43.000
maximaler Ausgangsstrom (On-Grid-Modus) [A]	3 * 63
Backup - Umschaltzeit	< 10 Millisekunden
Nennspannung [V]	3/N/PE 220 / 380 (± 2%) 230 / 400 (± 2%) 240 / 415 (± 2%)
Frequenzbereich [Hz]	50 / 60 (± 0.5%)
gesamte harmonische Verzerrung (Nennleistung, lineare Last) [%]	< 2

maximale AC-Eingangsleistung aus dem Netz [VA]	43.000
AC-Nennausgangsleistung [W]	10.000
maximale AC-Ausgangsleistung [VA]	10.000
AC-Nennausgangsstrom [A]	15.2
AC-Nennspannung [V]	3/N/PE 220 / 380 230 / 400 240 / 415
AC-Spannungsbereich [V]	270 bis 480
Netz-Nennfrequenz [Hz]	50 / 60
AC-Spannungsbereich [V]	45 bis 55 / 55 bis 65
gesamte harmonische Verzerrung (THD, Nennleistung) [%]	< 3
Leistungsfaktor bei Nennleistung	> 0.99
regelbarer Leistungsfaktor	0.8 voreilend bis 0.8 nacheilend

maximaler Wirkungsgrad [%]	98.00
europäischer Wirkungsgrad [%]	97.50

Parallelbetrieb möglich Konfiguration gemäß Handbuch notwendig!	master-slave Modus
Überspannungsschutz	Type 2, DC und AC
Überspannungskategorie	DC: II und AC: III
Schutzklasse	Klasse I
Netzüberwachung	Ja
DC-Verpolungsschutz	Ja
Verpolungsschutz Batterieeingang	Ja
Isolationsüberwachung (LV)	Ja
AC-Kurzschlussschutz	Ja
Fehlerstromschutz	Ja
DC-Schalter (PV)	Ja
Überhitzungsschutz	Ja
AFCI (Lichtbogenfehler-Schutzschalter)	optional möglich

Bauform	transformatorlos
Schutzart	IP65
Abmessung [mm] Breite x Höhe x Tiefe	640 x 1012 x 360 (mit 3 Akkumodulen)
Gewicht [kg]	152 (mit 3 Akkumodulen)
Betriebstemperaturbereich	- 25°C bis + 60°C Leistungsreduktion über 45°C
Kühlmethode	natürliche Konvektion
zulässiger Bereich der relativen Luftfeuchtigkeit [%]	5 bis 95
maximale Betriebshöhe [m über NN]	2.000
Anzeige	LED
Kommunikation	2 x RS485 / CAN / WLAN
DI / DO	DI x 4 / DO x 2 / DRM
DC-Anschlussart	MC 4 (PV, maximal 6 mm²)
Batterieanschlussart	Plug & Play-Stecker (Batterie, maximal 10 mm²)
AC-Anschlussart	OT Klemmen (Netz / Backup maximal 26 mm²
